Odvádzač parného kondenzátu KOMO 5 MPZ

komo5mpz_1
komo5mpz_2 komo5mpz_3
Upozornenie:
Termickú vložku je zakázané,
z dôvodu straty funkčnosti, rozoberať.

Technický popis:

KOMO 5 MPZ je termický membránový odvádzač medziprírubový s výmennou termickou vložkou, ktorá je v telese odvádzača voľne nasunutá a zaistená "S" pružinou. Súčasťou odvádzača je spätný ventil, konštrukčne zhodný s KOMO ZV1. Výhodou tohto riešenia je ľahká demontáž a čistenie bez použitia špeciálneho náradia. Vyrába sa vo všetkých variantách prevedení E,A,H (viz. vyhotovenia).


Vhodné pre:

Sýtu a prehriatu paru.


Rozsah použitia pre PN40:
  • Maximálny tlak pri teplote do 100°C: 4Mpa
  • Maximálny tlak pri teplote do 260°C: 3.2Mpa
  • Maximálna teplota: 260°C

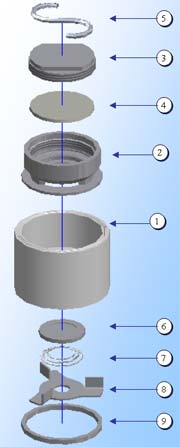

  Typ súčiastky

Materiál

    DIN
1 Teleso odvádzača oceľ 17021 1.40 06
2 Teleso vložky oceľ 17021 1.40 06
3 Miska s prchavou kvap. nerez 17021 1.40 06
4 Membrána PTFE
5 S - pružina nerez 17242 X 12 CrNi 188
6 Klapka nerez  17021  1.40 06
7 Pružina nerez 17242 X 12 CrNi 188
8 Vodítko nerez 17242 X 12 CrNi 188
9 Poistný krúžok nerez 17021 1.40 06
10 Prchavá kvapalina

Montáž:

Odvádzač je možné montovať do ľubovoľnej pracovnej polohy. Je nutné dbať na vystredenie odvádzača.


Pripojenie:

Medzi príruby


L (mm):

tento rozmer je možné,
podľa požiadavky zákazníka,
upraviť na akúkoľvek dĺžku!

Prietoková charakteristika jednotlivých prevedení:
E: prietok pri podchladení
  40-50oC je cca. o 30% nižší
A: prietok pri podchladení
  25-30oC je cca. o 20% nižší
H: prietok pri podchladení
  20-5oC je cca. o 10%-5% nižší
Rozmerová tabuľka:
Pripojenie L
(mm)
D (mm) Hmotnosť
(kg)
DN 25 44 68 0,75
DN 40 54 86 1,25
DN 50 60 100 1,55

komo5mpz_4

KOMO 5 MPZ (pre studený kondenzát)

komo5mpz_5
