KV 4 - Uzatváracia klapka, s ručným ovládáním (PN 10/16)

kv4

Popis:

AYVAZ KV 4 medziprírubové uzatváracie klapky sa montujú medzi príruby podľa noriem DIN a ovládajú sa ručnou pákou. Sú určené pre médiá : voda, teplá voda, slabé koncentrácie, vzduch a pod. Pre ostatné použitie až po konzultácii s technikmi.

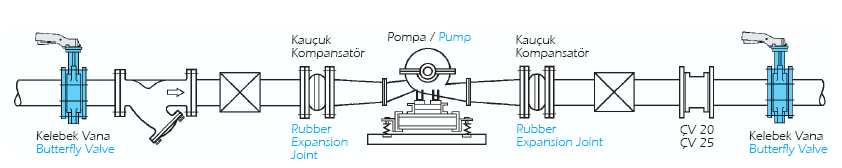

Typické použitie na:

Vykurovacie systémy, vetranie a klimatizácie, úpravne vody, rozvody vody, chemický a petrochemický priemysel, cukrovary, potravinársky priemysel, plynárenstvo, rozvody požiarnej vody, sanitárne systémy a pod.



Upozornenie:

Pre veľkosti DN 125 - DN 150 - DN 200 doporučujeme použiť pohon - prevodovku. Nad DN 200 klapky dodávame iba s pohonom.



Prevádzkové podmienky
Prevádzkový tlak (bar) 16
Prevádzková teplota (°C) 130
Pripojenie príruby
Norma prírub DIN PN 10 / 16
Tesnosť DIN 3230 T3 / Trieda 1

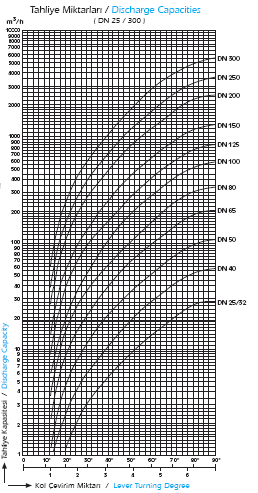

kv4
kv4 kv4

Na požiadanie dodáme klapky v dalších materiálových prevedeniach.



Materiál
1 Teleso Liatina GG 25 –Tvárna litiana GGG 40
2 Disk AISI 316 / Tvárna liatina poniklovaná
3 Tesnenie EPDM

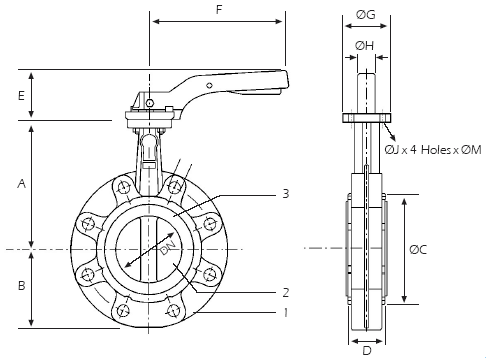

Rozmery
DN A B ØC D ØG E H ØJ ØM
mm mm mm mm mm mm mm mm mm mm
25 121 53 6 33 65 32 7 x 7 50 7
32 121 57 73 33 65 32 7 x 7 50 7
40 130 61 82 33 65 32 9 x 9 50 7
60 136.5 77 95 43 65 32 9 x 9 50 7
85 142 87.5 100 46 65 32 9 x 9 50 7
90 158 95 127 46 65 32 9 x 9 50 7
100 180 107 152 52 65 32 11 x 11 50 7
125 192 121.5 180 56 80 42 14 x 14 70 8
150 215 144 207 56 90 42 14 x 14 70 8
200 241.5 171 260 60 125 50 17 x 17 102 11
250 280 205 315 62 150 32 22 x 22 125 13
300 310 235 370 78 150 32 27 x 27 125 13
350 337 256.6 418 78 180 45 27 x 27 125 14
400 357.3 303.3 470 102 180 60 27 x 27 125 14
450 380 385 525 114 210 60 30 x 30 165 22
500 426.3 392 575 127 210 65 30 x 30 185 22
600 616.5 513.5 693 154 300 70 40 x 40 210 22


Norma DIN
PN 10 PN 16
mm mm mm mm
85 4 x M12 85 4 x M12
100 4 X M16 100 4 X M16
110 4 X M16 110 4 X M18
125 4 X M16 125 4 X M18
145 4 X M16 145 4 X M18
150 8 X M16 160 8 X M18
180 8 X M16 180 8 X M18
210 8 X M16 210 8 X M18
240 8 X M20 240 8 X M20
295 8 X M20 295 12 X M20
350 12 X M20 356 12 X M22
400 12 X M20 410 12 X M22
460 16 X M20 470 16 X M22
515 16 X M22 525 16 X M27
585 20 X M22 585 20 X M27
620 20 X M22 650 20 X M30
725 20 X M27 770 20 X M33
