V3-T Guľový ventil závitový (Trojdielny)

Ventil je vybavený nastaviteľným tesnením pre parné aplikácie/nastaviteľné uzatváranie pary/.
Má systém vyfúknutia pary.

• Opravy je možné prevádzať na potrubí. Zaistená 100 % ná vzduchotesnosť / pod vodou pri 100 psi / ~ 7 bar / čo sa týka otváracej a uzatváracej funkcie.

Hydrostatický test na:

• 1/4“ – 2“ = 1000 psi / 70 bar /
• 2 - 2 1/2“ – 3“ = 1200 psi / 82 bar /

Špecifikácie:

Pracovný tlak:

• 1/4“ – 2“.= 1000 psi /
• 2“- 2 1/2“ – 3“. = 800 psi
• Teplotný rozsah: - 60 až 450°F / 50-230°C /

Závitové prevedenie.

Príslušenstvo:

Uzamykací systém, držiak / konzola / pohonu

Typické použitie:

Aplikácie pre akýkoľvek potravinársky a chemický priemysel.

Montáž:

Ventil môže byť namontovaný v ľubovoľnej polohe.

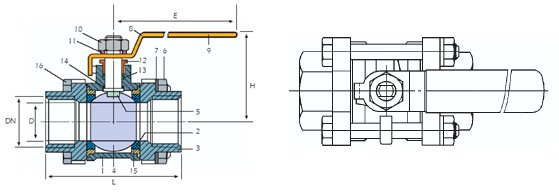

Náhradné diely
Číslo	Názov	Materiál	Počet kusov
1	Teleso	ASTM A351 Gr. CF8M	1
2	Sedlo	Teflon	2
3	Uzáver	ASTM A351 Gr. CF8M	2
4	Guľový systém	SS 316	1
5	Vreteno	SS 316	1
6	Matica	SS 304	4
7	Podložka	SS 304	4
8	Kryt rukoväti	Plast	1
9	Rukoväť	SS 304	1
10	Matica vretena	SS 304	1
11	Podložka	SS 304	1
12	Upchávka	SS 304	1
13	Tesnenie vretena	teflon	1
14	Tlaková podložka	teflon	1
15	Spojovacie tesnenie	teflon	2
16	Skrutka	SS 304	4

Rozmery
Veľkosť (")	D	L	H	E	Hmotnosť (kg)
1/4.	11.6	57	50	100	0.35
3/8.	12.7	57	50	100	0.35
1/2.	15	65.5	60	130	0.56
3/4.	20	76.5	64	130	0.75
1.	25	86	71	165	1.035
1 - 1/4.	32	102.5	78	165	1.74
1 - 1/2.	38	119	86	190	2.41
2.	50	131.3	95	190	3.66
2 - 1/2.	65	164.5	130	250	7.1
3.	80	182.5	148	250	10.5
