Odvádzač parného kondenzátu KOMO 5 MP

Upozornenie:
Termickú vložku je zakázané,
z dôvodu straty funkčnosti, rozoberať.

Technický popis:

KOMO 5 MP je termický membránový odvádzač medziprírubový s výmennou termickou vložkou, ktorá je v telese odvádzača voľne nasunutá a zaistená "S" pružinou. Výhodou tohto riešenia je ľahká demontáž a čistenie bez použitia špeciálneho náradia. Vyrába sa vo všetkých variantách prevedení E,A,H (viz. vyhotovenia).

Vhodné pre:

Sýtu a prehriatu paru.

Rozsah použitia pre PN40:

Maximálny tlak pri teplote do 100°C: 4Mpa
Maximálny tlak pri teplote do 260°C: 3.2Mpa
Maximálna teplota: 260°C

	Typ súčiastky	Materiál
	Typ súčiastky			DIN
1	Teleso odvádzača	oceľ	17021	1.40 06
2	Teleso vložky	oceľ	17021	1.40 06
3	Miska s prchavou kvap.	nerez	17021	1.40 06
4	Membrána	PTFE
5	S - pružina	nerez	17242	X 12 CrNi 188
6	Prchavá kvapalina

Montáž:

Odvádzač je možné montovať do ľubovoľnej pracovnej polohy.

Pripojenie:

Medzi príruby

L (mm):

tento rozmer je možné,
podľa požiadavky zákazníka,
upraviť na akúkoľvek dĺžku!

Prietoková charakteristika jednotlivých prevedení:

E:	prietok pri podchladení
	40-50^oC je cca. o 30% nižší
A:	prietok pri podchladení
	25-30^oC je cca. o 20% nižší
H:	prietok pri podchladení
	20-5^oC je cca. o 10%-5% nižší

Rozmerová tabuľka:

Pripojenie	L (mm)	D (mm)	Hmotnosť (kg)
DN 25	32	68	0,6
DN 40	34	86	1
DN 50	34	100	1,33
DN 80	42	135	3,1

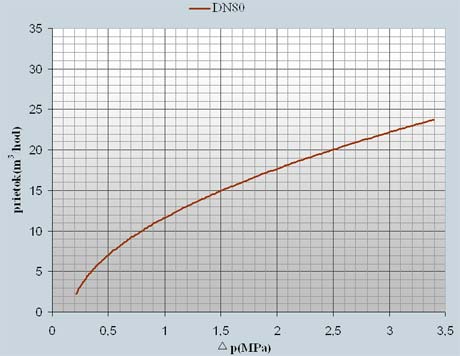

KOMO 5 MP (pre studený kondenzát)

komo5mp_5

komo5mp_6
