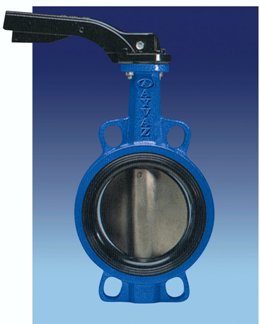

KV 3 - Uzatváracia klapka, s ručným ovládáním (PN 10/16)

kv3

Popis:

AYVAZ KV 3 medziprírubové uzatváracie klapky sa montujú medzi príruby podľa noriem DIN a ovládajú sa ručnou pákou. Sú určené pre médiá : voda, teplá voda, slabé koncentrácie, vzduch a pod. Pre ostatné použitie až po konzultácii s technikmi.



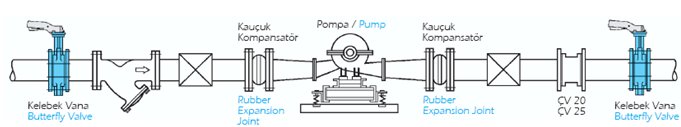

Typické použitie na:

Vykurovacie systémy, vetranie a klimatizácie, úpravne vody, rozvody vody, chemický a petrochemický priemysel, cukrovary, potravinársky priemysel, plynárenstvo, rozvody požiarnej vody, sanitárne systémy a pod.



Upozornenie:

Pre veľkosti DN 125 - DN 150 - DN 200 doporučujeme použiť pohon - prevodovku. Nad DN 200 klapky dodávame iba s pohonom.



Prevádzkové podmienky
Prevádzkový tlak (bar) 16
Prevádzková teplota (°C) 130
Pripojenie príruby
Norma prírub DIN PN 10 / 16
Tesnosť DIN 3230 T3 / Trieda 1

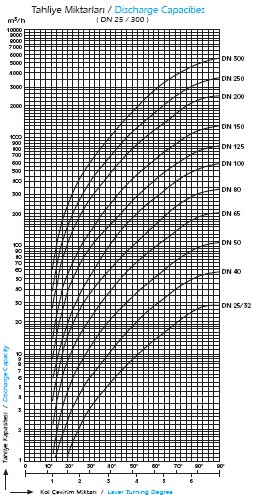

kv3
kv3 kv3

Na požiadanie dodáme klapky v dalších materiálových prevedeniach.



Materiál
1 Teleso Liatina GG 25 –Tvárna litiana GGG 40
2 Disk AISI 316 / Tvárna liatina poniklovaná
3 Tesnenie EPDM


Veľkosť A B ØC D E F ØG
mm INS mm mm mm mm mm mm mm
40 1 1/2 130 61 82 33 68 191.5 65
50 2 136.5 77 95 43 68 191.5 65
65 2 1/2 142 87.5 109 46 68 191.5 65
80 3 158 95 127 46 68 191.5 65
100 4 180 107 152 52 68 191.5 65
125 5 192 121.5 180 56 68 191.5 65
150 6 215 144 207 56 77 277 90
200 8 241.5 171 260 60 77 277 90


DIN ŠTANDARD
PN 10 PN 16
P d n P d n
mm mm mm mm mm mm
110 18 4 110 18 4
125 18 4 125 18 4
145 18 4 145 18 4
160 18 8 160 18 8
180 18 8 180 18 8
210 18 8 210 18 8
240 22 8 240 22 8
295 22 8 295 22 12
